Шилд для проектов с использованием платы контроллера Arduino Nano и GSM модуля SIM800. Решает проблему сопряжения этих устройств по напряжению. Ибо Arduino Nano питается от 5В и оперирует сигналами 5В, а SIM800 питается от напряжения не выше 4,2В и оперирует сигналами 3,3В.
Прекрасно подходит для дистанционного управления умным домом, GSM-сигнализации...
Контроллер и GSM-модуль в комплект не входят и продаются отдельно
Гребенки не припаяны, но идут в комплекте
На плате предусмотрен стабилизатор напряжения 4,0 В для питания SIM800, а так же транзисторный преобразователь логических уровней с 5В на 3,3В для нормального обмена данными с GSM модулем.
Напряжение питания шилда 5В 2А
Разъем micro-USB предусмотрен только для питания 5В
На плате имеются следующие перемычки:

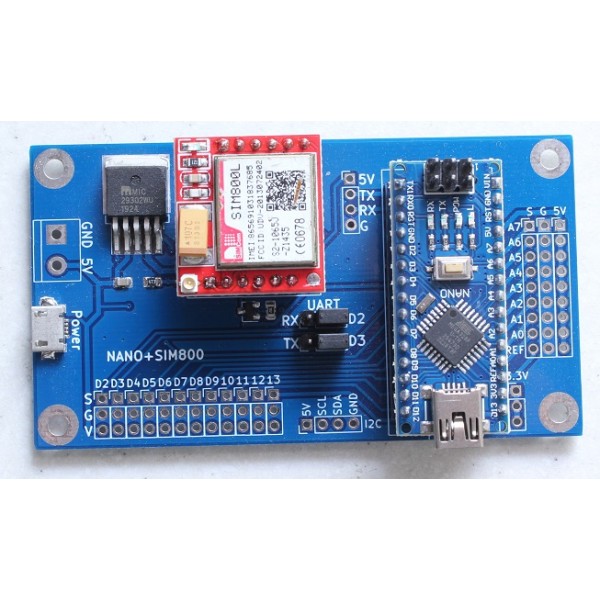

Две быстросъемные перемычки для переключения SIM800 на физический UART Arduino Nano (RX TX) или на программный UART с подключением к пинам D2 и D3;
Нормально замкнутая перемычка для подключения вывода RST (ресет) модуля SIM800 к пину D4 контроллера;

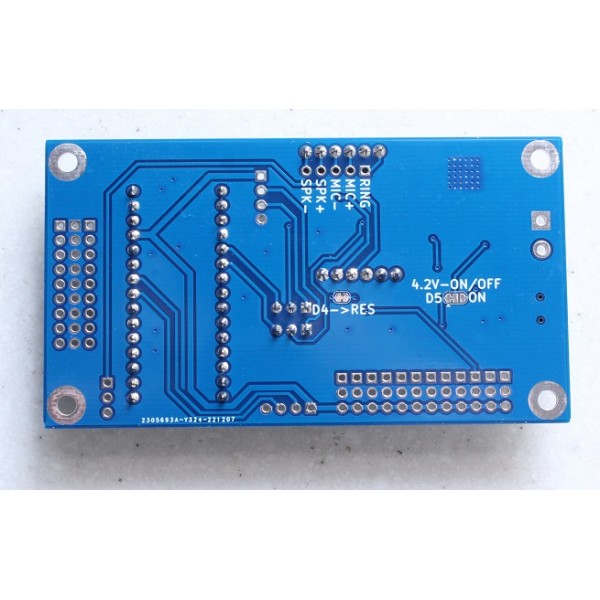

Перемычка 4,2V - ON/OFF для управления питанием SIM800. На выбор или постоянно включено или управляется от пина 5.

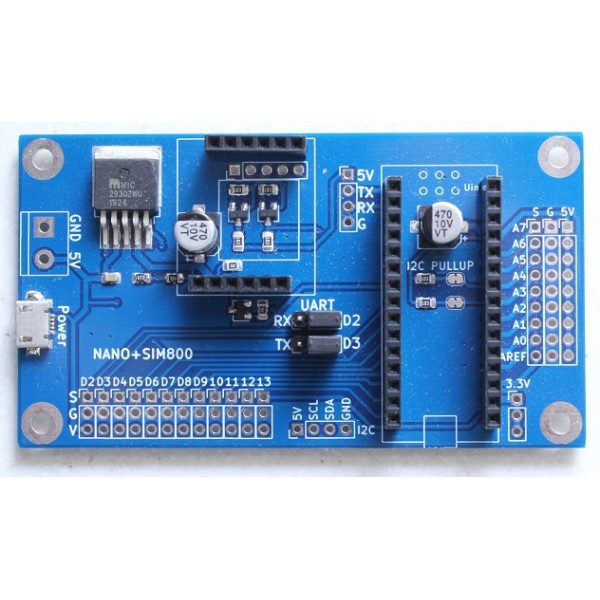

Две перемычки под контроллером для подключения подтягивающих резисторов 10К (I2C PULLUP) к шине I2C контроллера;
Питание контроллера через вход Vin не предусмотрен, так как стабилизатора 5В на борту контроллера не хватит по току для питания GSM-модуля. Питать плату можно от источника 5В через USB-вход Arduino Nano, через разъем micro-USB питания или через контактные отверстия на плате.
Размеры платы 100 х 50 мм
Проверить модуль можно при помощи следующей программки. При этом отдельный блок питания 5В должен быть подключен к модулю и перемычки RX-D2 и TX-D3 должны быть переключены на D2 и D3.
#include <SoftwareSerial.h>
SoftwareSerial softSerial(2, 3); // RX, TX
void setup() {
pinMode(5, OUTPUT);
digitalWrite(5, HIGH); //SIM800 ON
Serial.begin(9600);
softSerial.begin(9600);
}
void loop() {
if (Serial.available()) { // If anything comes in Serial (USB),
softSerial.write(Serial.read()); // read it and send it out Serial1 (pins 0 & 1)
}
if (softSerial.available()) { // If anything comes in Serial1 (pins 0 & 1)
Serial.write(softSerial.read()); // read it and send it out Serial (USB)
}
}
Загружаем программу в контроллер и запускаем Монитор Порта.
Дальше можно в мониторе порта вручную набирать АТ - команды и наблюдать ответы GSM-модуля.
AT+GSN //IMEI GSM модуля
867856032331040
OK
AT+CSQ
+CSQ: 17,0
OK
